Размеры полипропиленовых труб: полная таблица диаметров в мм и расшифровка маркировки

Ошибка при выборе размеров полипропиленовых труб приводит к двум классическим проблемам: трубы меньшего диаметра дают падение давления на дальних точках, трубы с избыточным диаметром — к медленному потоку и отложениям внутри. Обе проблемы решаются на этапе подбора, если понимать маркировку и размерный ряд.

Основные характеристики полипропиленовых труб

Полипропиленовые трубы производят из нескольких видов сырья, и выбор материала влияет на характеристики трубопровода не меньше, чем диаметр.

• PP-R (полипропилен рандом сополимер) — основной материал для систем водоснабжения и отопления в жилых зданиях. Молекулярная структура рандом сополимера обеспечивает хорошую ударопрочность и стойкость к температурным перепадам. PP-RCT — термостабилизированный вариант того же материала с улучшенной термостойкостью при длительной нагрузке.
• PP-B (блок сополимер) — более жёсткий, выдерживает высокое давление при низких температурах. Его применяют в промышленных трубопроводах и наружных системах.
• PP-H (гомополимер) — самый твёрдый полипропилен, но при отрицательных температурах хрупкий. Область применения — агрессивные химические среды.

Для водопровода и отопления в жилых домах — всегда PP-R или PP-RCT.

Преимущества и ограничения полипропиленовых труб

В современной сантехнике полипропиленовые трубы выигрывают перед стальными аналогами сразу по нескольким параметрам: не подвержены коррозии, имеют гладкую внутреннюю поверхность без накоплений, просты в монтаже и служат 50 лет при соблюдении температурного режима. Стоимость ниже, чем у медных и нержавеющих аналогов.

Металлопластиковые трубы удобны там, где нужны изгибы без фитингов — например, в скрытой разводке тёплого пола. PEX трубы из сшитого полиэтилена гибче полипропилена и монтируются без паяльника, но соединения на фитингах уступают по надёжности сварным стыкам. Полипропилен выигрывает там, где важна монолитность системы и минимум точек соединения.

Главное ограничение — высокий коэффициент линейного расширения у неармированной трубы: примерно в 5–6 раз выше, чем у стальных. На горизонтальных участках трубопровода длиннее 1,5–2 м нужны компенсаторы. Именно армированные трубы для отопления (со стекловолокном или алюминиевой фольгой) снижают расширение в 2–3 раза и остаются предпочтительным выбором для нагруженных систем.

Стандарты и маркировка полипропиленовых труб

Полимерные трубы в России производятся по ГОСТ 32415-2013 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления») и ГОСТ Р 53630-2015 «Трубы напорные многослойные для систем водоснабжения и отопления.

Расшифровка маркировки полипропиленовых труб

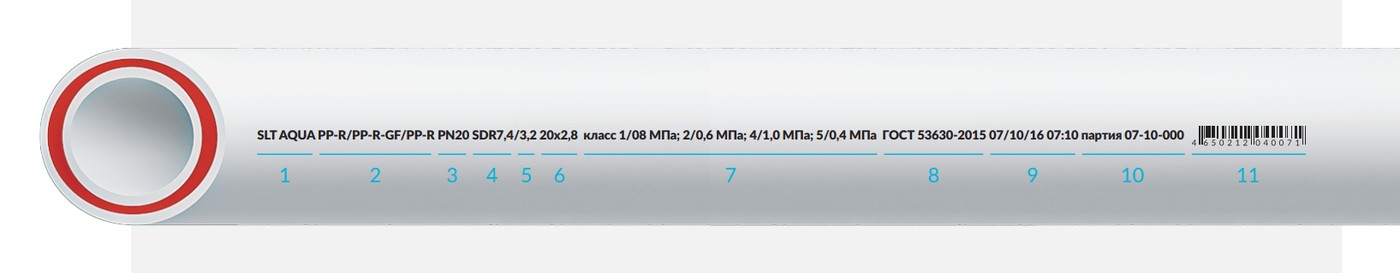

Маркировка на изделиях содержит всю необходимую информацию — нужно только уметь её читать. Пример типичной надписи:

PN (Pressure Nominal) — номинальное давление в барах при температуре +20 °C:

SDR (Standard Dimension Ratio) — отношение наружного диаметра к толщине стенки. Для труб PN20 и размеров 32×4,4 это строго SDR 7,4. Трубы SDR 6 имеют более толстую стенку (PN25), а SDR 11 — тонкую (PN10). 32×4,4 — наружный диаметр 32 мм и толщина стенки 4,4 мм. Внутренний диаметр вычисляется по формуле: 32 − (2 × 4,4) = 23,2 мм.

На заметку: Цвет изделий не несёт технической информации — маркировка на поверхности единственный источник данных. Белые, серые и зелёные полипропиленовые трубы одного класса PN имеют идентичные характеристики.

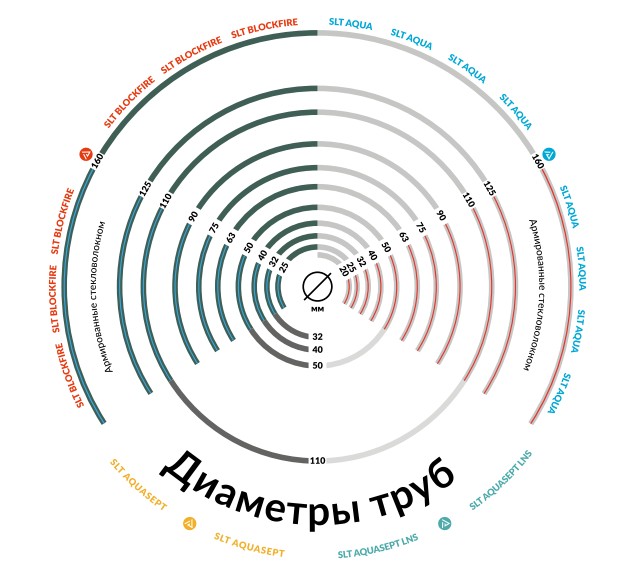

Размеры полипропиленовых труб в мм: таблица

Диаметры полипропиленовых труб и толщина стенки по ГОСТ 32415-2013:

Стандартная длина отрезков — 4 и 2 м.

Внутренний диаметр полипропиленовых труб: таблица

Внутренний диаметр определяет пропускную способность трубопровода и скорость потока. Именно по нему выполняют гидравлический расчёт системы водоснабжения или отопления. Таблица для SDR 7.4 (PN20) — наиболее распространённого для систем горячего водоснабжения и отопления:

Толщина стенки и класс давления: практический выбор

Толщина стенки растёт вместе с классом давления. Это уменьшает внутренний диаметр при том же наружном диаметре, и напрямую влияет на пропускную способность трубопровода.

• Холодное водоснабжение квартиры — SDR 11/7.4 (PN10-16);
• Горячее водоснабжение (ГВС) — SDR 6/7.4 (PN 20-25);
• Автономное отопление частного дома — SDR 6/7.4 (PN 20-25);
• Центральное отопление многоквартирного дома — SDR 6/7.4 (PN 20-25);
• Холодное техническое водоснабжение — SDR 11/7.4 (PN10-16);

Как выбрать подходящий размер полипропиленовых труб

Размеров труб для жилых систем водоснабжения достаточно два: 20 мм для подводки к смесителю и 25 мм для разводки по квартире. Магистральная труба водопровода в квартире — 25–32 мм, в частном доме с несколькими контурами — 32–50 мм.

Для систем отопления выбор диаметра трубы жёстче: скорость теплоносителя должна быть в диапазоне 0,25–1,0 м/с. Превышение — шум и повышенный износ фитингов.

Практическая таблица для типовых объектов:

Монтаж полипропиленовых труб разных размеров

Основной способ соединения одинаков для всех диаметров — раструбная сварка нагретым инструментом при температуре насадок 260 °C. От размера трубы зависят три параметра: глубина раструба (на которую наносят метку), время нагрева и время остывания. Значения приведены для температуры воздуха +20 °C.

Что важно учитывать независимо от диаметра:

• монтаж ведут при температуре окружающей среды не ниже +10 °C, в местах, защищённых от осадков и пыли;
• отсчёт времени нагрева начинают только после полного захода трубы и фитинга в насадки;
• проворот трубы вокруг оси и отклонение более 5° во время соединения и остывания недопустимы;
• у труб, армированных алюминием, торец зачищают от слоя алюминия на глубину 1,5–2 мм;
• глубину раструба лучше замерить по факту — у разных производителей она отличается. При сочетании труб и фитингов разных брендов выполняют 1–2 пробные сварки для настройки параметров.

Полный порядок работ для PP труб и фитингов СЛТ Аква — в инструкции по монтажу.

Инструменты для монтажа

Базовый набор инструментов для самостоятельного монтажа:

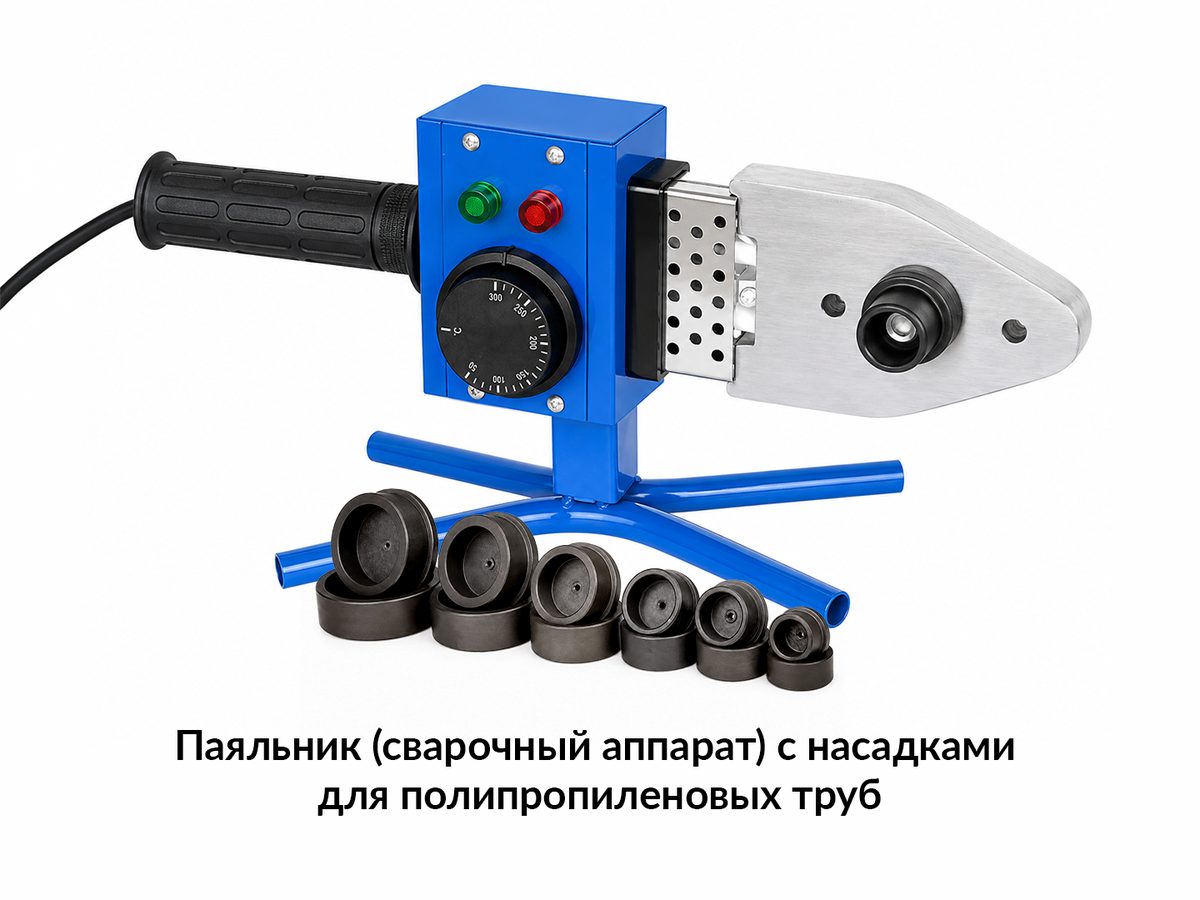

• Паяльник (сварочный аппарат) с насадками — температура нагрева 260 °C;

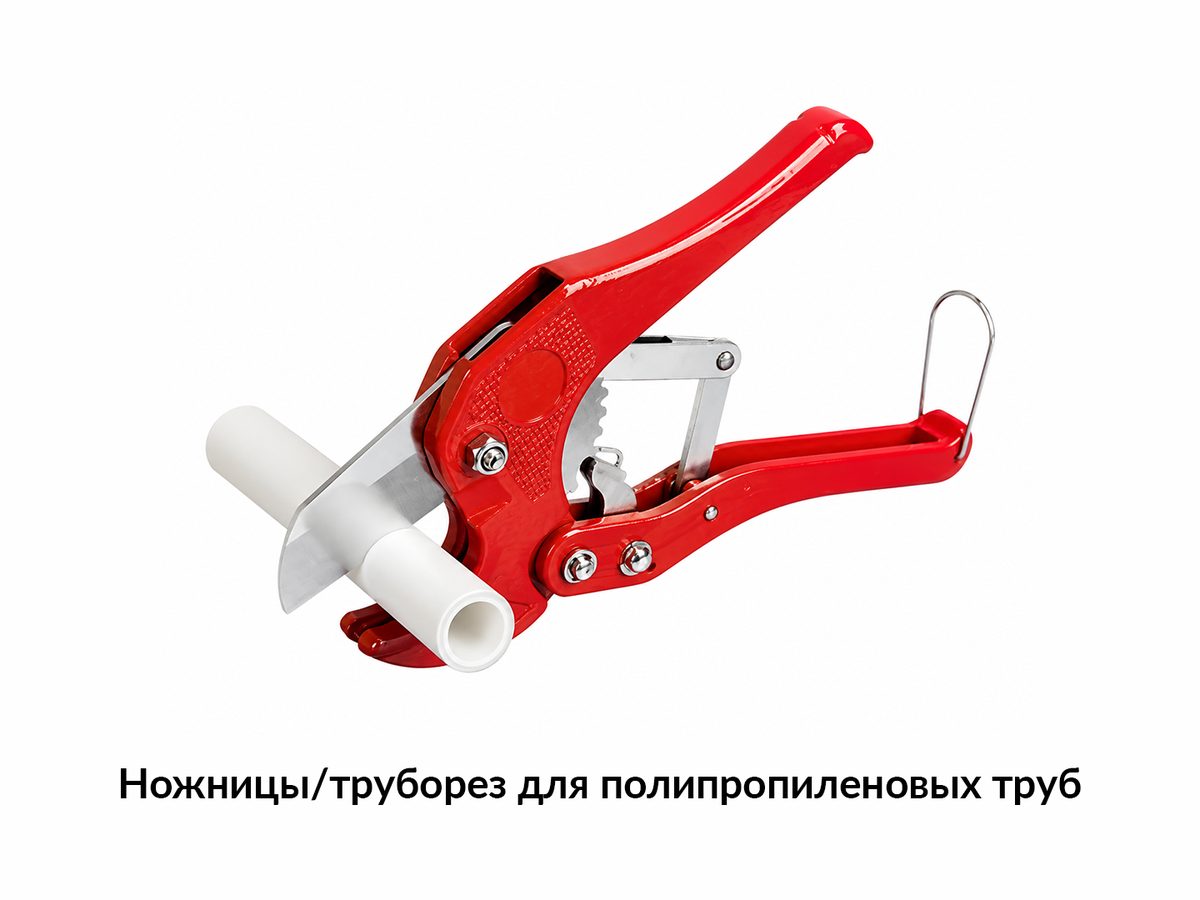

• Ножницы-труборез для полипропиленовых труб — дают ровный срез;

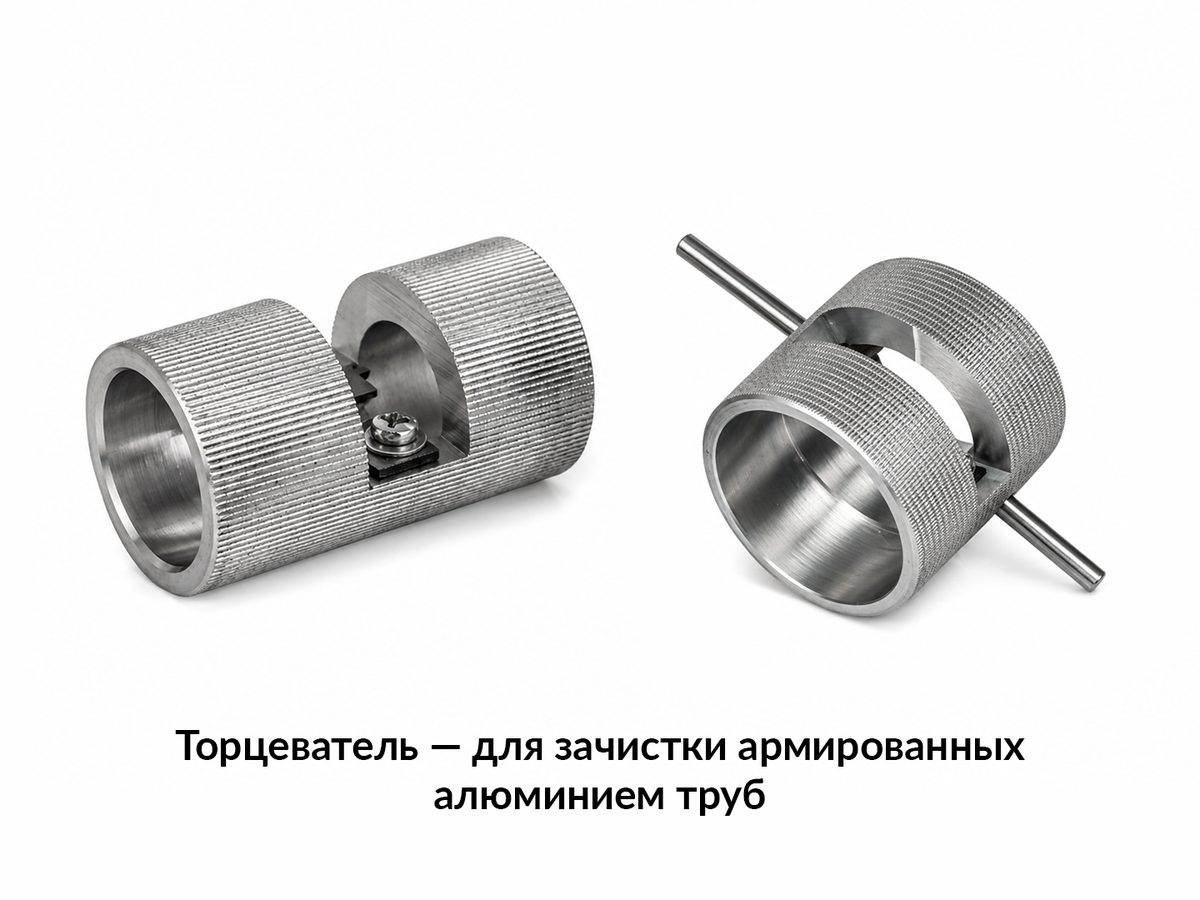

• Торцеватель — для зачистки армированных труб;
• Калибратор — выравнивает срез.

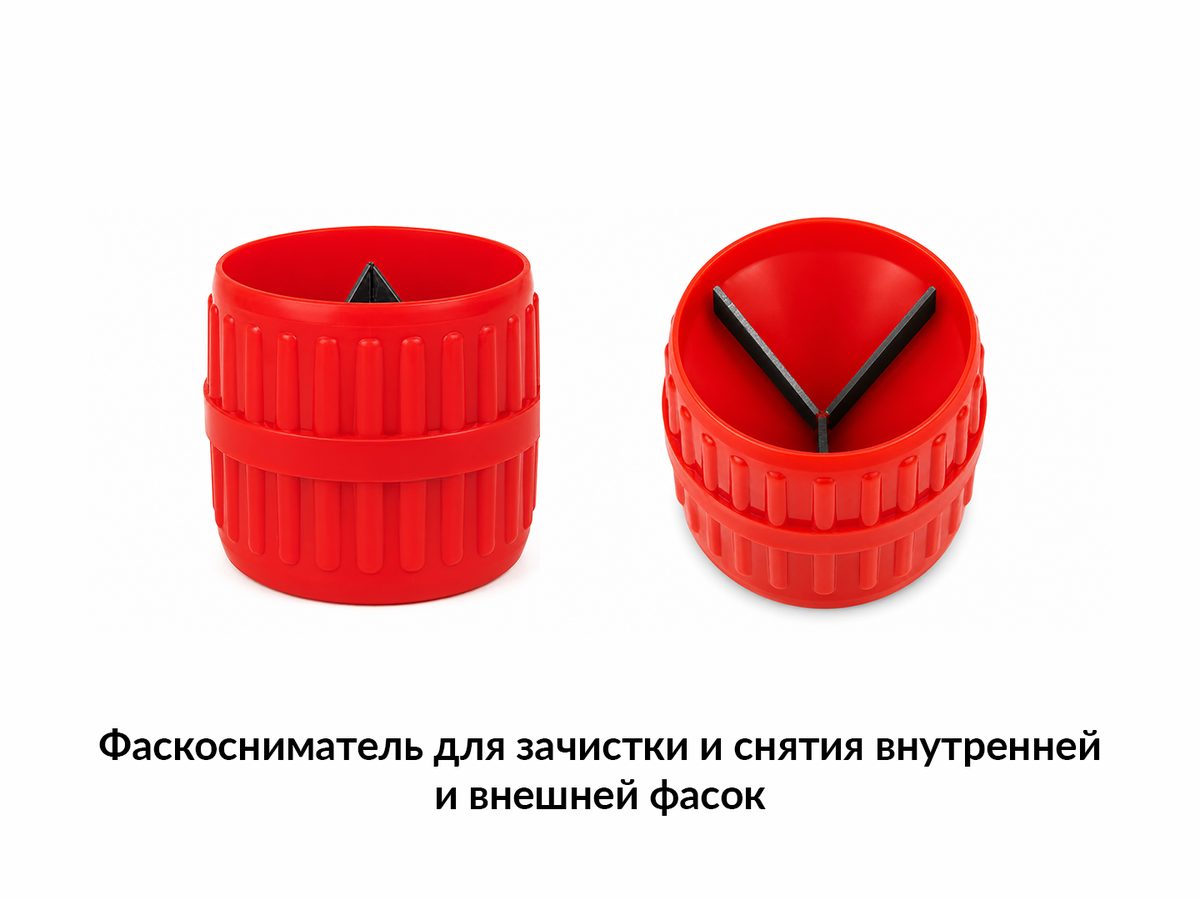

• Фаскосниматель — снимает внутреннюю и внешнюю фаску
