Диаметр канализационной трубы: как измерить и выбрать стандартные размеры для эффективной системы

Ошибка с диаметром канализационной трубы обходится дорого: переделка скрытой разводки в стяжке или за отделкой — это время и деньги. Правильный выбор размеров канализационных труб на этапе проектирования избавляет от таких проблем на весь срок службы системы.

Коротко о главном:

• Стандартные диаметры канализационных труб — от 32 до 200 мм в зависимости от назначения.
• Для внутридомовой канализации чаще всего применяют трубы 50–110 мм.
• Правильный диаметр обеспечивает бесперебойную работу всей системы водоотведения.
• Материал трубы определяет толщину стенки и, соответственно, внутренний проходной диаметр.

Стандартный диаметр канализационной трубы: что нужно знать

Все размеры канализационных труб регламентированы. Для внутренней канализации в жилых зданиях применяются государственные стандарты (например, ГОСТ 32414 или ГОСТ 22689) А само проектирование систем водоотведения регулирует актуальный СП 30.13330.2020 «Внутренний водопровод и канализация зданий». Именно эти документы устанавливают оптимальные диаметры для каждого типа сантехнического прибора.

Нормативы задают следующий ряд типоразмеров для пластиковых канализационных труб: 32, 40, 50, 75, 110, 160 и 200 мм. На практике в жилых домах чаще всего используют трубные изделия диаметром 50 и 110 мм — первые для раковин и ванн, вторые для унитаза и стояка.

Внутренний и внешний диаметр: в чём разница

У каждой трубы два диаметра — наружный и внутренний. Наружный — это то, по чему трубы маркируют и продают. Внутренний — фактический просвет, определяющий пропускную способность.

Разница между ними — толщина стенки, и она зависит от материала. У труб ПВХ стенка тоньше, чем у полипропиленовых того же наружного диаметра. Поэтому при одинаковой маркировке «110 мм» внутренний просвет у трубы ПВХ будет чуть больше. При монтаже это важно учитывать при подборе фитингов: они должны соответствовать наружному диаметру конкретной трубы.

На заметку: при покупке уточняйте у продавца, какой диаметр указан в маркировке — наружный или внутренний. Для пластиковых канализационных труб в России стандарт — наружный диаметр (DN).

Нормативные требования к диаметрам

Актуальный СП 30.13330.2020 устанавливает нормативные диаметры отводных труб для каждого типа прибора — нарушать их при проектировании нельзя. Профильные ГОСТы определяют технические характеристики самих труб: допустимые отклонения размеров, толщину стенок и требования маркировки в зависимости от используемого пластика.

На практике надзорные органы при приёмке системы проверяют соответствие именно этим документам, поэтому отступление от нормативных диаметров — прямой путь к переделке.

Таблица. Нормативные документы и их требования к диаметрам канализационных труб

Диаметр канализационных труб пластиковых: какие бывают размеры

Диаметр труб для внутренней канализации

Каждый сантехнический прибор требует трубные изделия определённого диаметра — это требование нормативов, а не рекомендация:

• Раковина, умывальник — 50 мм (с сифоном 50 мм);
• Ванна, душевая кабина — 50 мм;
• Посудомоечная и стиральная машина — 50 мм;
• Унитаз — 110 мм, без исключений;
• Стояк — 110 мм.

Стояк — вертикальная труба, которая собирает стоки от всех приборов на этаже и отводит их в выпуск. По нормам его диаметр не должен быть меньше диаметра самого нагруженного прибора, который к нему подключают. Поскольку унитаз требует 110 мм, стояк тоже делают 110 мм.

Отводные трубы от приборов подключают к стояку с фиксированным уклоном: для труб диаметром 50 мм он составляет ровно 3 см на метр длины (3%), а для труб 110 мм — 2 см на метр (2%). Называть эти цифры «минимумом» не совсем корректно, так как это именно рекомендуемый норматив для бытовых сетей. Без правильного уклона самотёк не работает: жидкость уходит слишком быстро или застаивается, оставляя твёрдые отходы в трубе.

На заметку: Уклон делают строго по нормативу: и меньше, и больше — плохо. При слишком большом уклоне жидкость убегает вперёд, а загрязнения снова остаются в трубе.

Диаметр труб для наружной канализации

Для наружных систем требования жёстче, потому что трубы закапывают в землю и добраться до них значительно сложнее.

• Хозяйственно-бытовая наружная канализация — трубы от выпуска из здания до септика или локальных очистных сооружений — требует минимального диаметра 110 мм. Если длина участка больше 15 метров или трасса имеет несколько поворотов, специалисты рекомендуют 160 мм: это снижает риск засора и упрощает прочистку. На таких участках устанавливают смотровой колодец — он нужен для ревизии системы: через него прочищают трубу при засоре и проверяют состояние стыков без раскопки всей трассы.
• Ливневая канализация рассчитывается иначе — диаметр трубы зависит от площади водосбора и интенсивности осадков в регионе.

Магистральный трубопровод, который собирает стоки от нескольких зданий или участков в одну линию, требует большего диаметра — 160–200 мм: суммарный расход воды на магистрали в разы выше, чем на отдельном выпуске из одного дома, и заниженное сечение здесь приводит к подпору и перегрузке всей сети.

Для наружной прокладки используют рыжие трубные изделия из ПВХ или полиэтилена (ПЭ) — они рассчитаны на кольцевую нагрузку от грунта. Серые трубы для внутренней канализации закапывать нельзя: они не выдержат давления.

Размеры пластиковых канализационных труб: таблица

Полипропиленовые (ПП) изделия хорошо переносят кратковременные (не менее 1 минуты) стоки горячей воды — не менее +95 °C, поэтому их используют там, где в канализацию попадают горячие сточные воды. Трубы из ПВХ дешевле и легче, но при температуре выше +60 °C начинают деформироваться. Изделия из полиэтилена (ПЭ) гибкие, хорошо работают в грунте, выдерживают подвижки почвы.

Что будет, если ошибиться с диаметром

Взять трубу меньшего диаметра, чем требует норматив, — самая распространённая ошибка при самостоятельном монтаже. Последствия предсказуемы: система регулярно засоряется, прочистка помогает ненадолго, а полноценное решение — только замена участка.

Труба 50 мм вместо 110 мм на унитазе — пример из практики сантехников. Визуально всё выглядит нормально, смыв работает. Но при интенсивном использовании труба не справляется с объёмом стоков, и засор появляется через несколько недель.

Обратная ошибка — диаметр с большим запасом — тоже создаёт проблемы. В широкой трубе при малом расходе воды скорость потока падает. Жидкость уходит, а твёрдые фракции оседают на стенках. Особенно критично это на горизонтальных участках с недостаточным уклоном.

На заметку: Запас по диаметру в канализации — не страховка, а источник засоров. Придерживайтесь нормативных размеров канализационных труб для каждого прибора.

Как измерить диаметр канализационной трубы

Инструменты для измерения

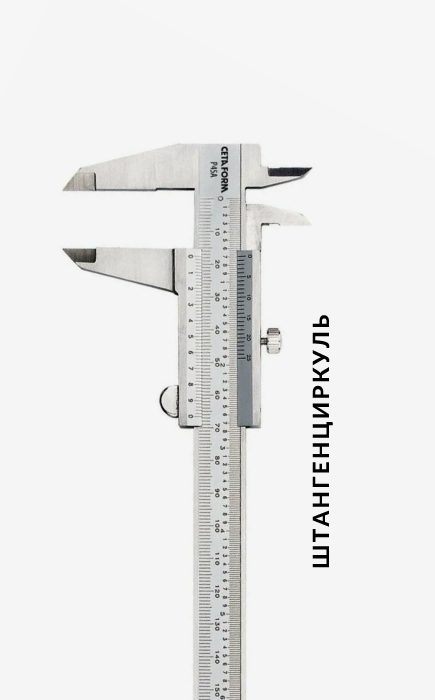

• Штангенциркуль — точнее всего. Захватывают наружную поверхность трубного изделия и снимают показания. Точность — до 0,1 мм, что достаточно для подбора фитингов.

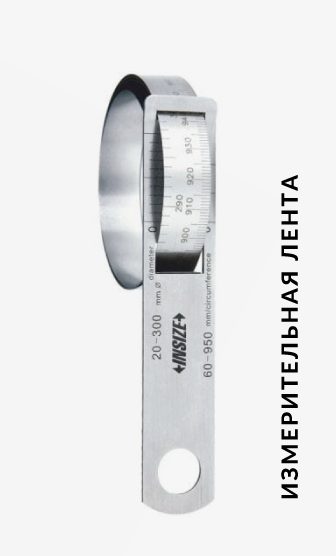

• Измерительная лента (рулетка) — когда штангенциркуль не помещается из-за расположения трубы. Обматывают ленту вокруг элемента, замеряют длину окружности и делят на π (3,14). Результат — наружный диаметр.

На заметку: Если трубы в доме советские чугунные, их диаметры могут не совпадать с современными пластиковыми. Для стыковки используют переходные муфты — их размеры подбирают по факту после измерения.

Заключение: ключевые моменты при выборе диаметра канализационной трубы

Правильный диаметр канализационной трубы — основа качественных сантехнических работ на десятилетия вперёд. Соблюдение строительных норм на этапе проектирования экономит время и деньги: переделка скрытой разводки обходится дороже, чем точный расчёт на старте.

Главные выводы:

• Диаметр выбирают строго по нормативу для каждого прибора, а не «с запасом».
• Унитаз требует 110 мм, раковина и ванна — 50 мм.
• Наружный диаметр определяет выбор фитингов, внутренний — пропускную способность системы.
• Заниженный диаметр приводит к постоянным засорам, завышенный — к оседанию твёрдых фракций на стенках.
• Материал трубы — ПВХ, полипропилен или полиэтилен — влияет на толщину стенки и область применения.
• Соответствие нормативным размерам облегчает приёмку системы надзорными органами.

Грамотный выбор размера соблюдает баланс между затратами на материалы и сроком службы системы: труба чуть большего диаметра, чем нужно, увеличивает расходы без пользы, труба меньшего — сокращает срок эксплуатации задолго до естественного износа.
