Что такое вварное седло и для чего оно нужно?

Вварное седло

1. Что такое вварное седло и для чего оно нужно.
2. Обзор вварных седел.
3. Особенности установки вварных седел (выдержки из инструкции).

Что такое вварное седло и для чего оно нужно?

Вварное седло — это элемент трубопроводной системы, деталь для соединения полипропиленовых трубопроводов разного диаметра для создания разветвлений и ответвлений труб путем врезки в трубопровод большего диаметра трубопроводов с меньшим диаметром без использования стандартных элементов разветвления, таких как отводы, тройники, муфты переходные и т.д. Предназначено также для создания отвода трубопровода с переходом на резьбовое соединение.
Вварные сёдла нужны для:
1) Создание распределительных систем. Вварные сёдла позволяют выполнять поэтажные ответвления от основного стояка, создавать коллекторы с произвольным числом и расположением ответвлений трубопроводов.
2) Удержание труб в нужном положении.
3) Крепление труб. В промышленных секторах, где применяются водопроводные и канализационные системы, вварные сёдла помогают крепить трубы в условиях с повышенными химическими или техническими требованиями.
4) Обеспечение безопасности и надёжности. В зданиях общественного назначения (школы, больницы, торговые центры) вварные сёдла используют для водоснабжения и водоотведения.

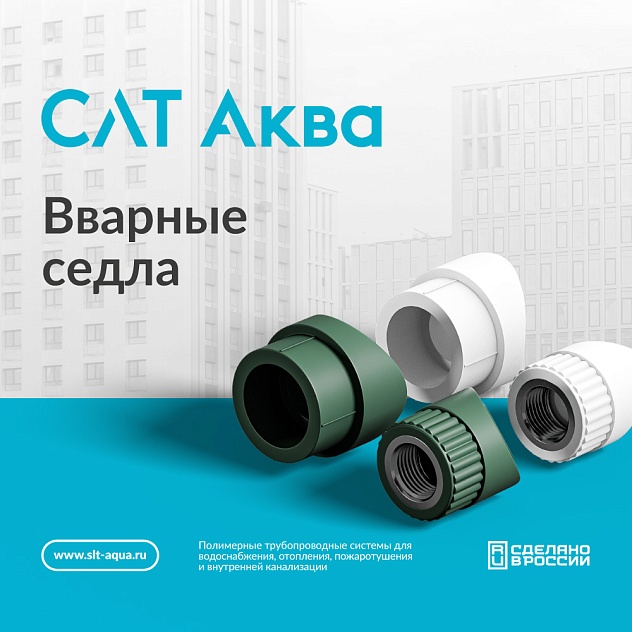

Обзор вварных седел

В линейках продукции СЛТ Аква есть вварные седла:
1) Вварные седла SLT BLOCKFIRE PP-R разных диаметров от 63х32 мм до 160х90 мм;
2) Вварные седла SLT BLOCKFIRE PP-R комбинированные ВР разных диаметров от 40х1/2,, мм до 160х1,, мм;
3) Вварные SLT AQUA PP-R разных диаметров от 63х32 мм до 160 х90 мм;
4) Вварные седла SLT AQUA PP-R комбинированные ВР разных диаметров от
40х1/2,, мм до 160х1,, мм;

Особенности установки вварных седел

Ниже приведены выдержки из инструкции по монтажу вварных седел.
1. Работы по монтажу вварных седел необходимо производить при плюсовой температуре не ниже +5°С, с соблюдением необходимых мер безопасности. Место монтажа следует защищать от пыли и атмосферных осадков.
2. Магистральная труба должна быть жестко зафиксирована.
3. Сварку производить специальным сварочным аппаратом по инструкции к аппарату.
4. Необходимо использовать фрезы для сверления отверстий под вварные седла только от производителя вварных седел.
5. Место установки вварного седла должно быть очищено и защищено от загрязнения.
6. Свариваемые поверхности должны быть чистыми и сухими.
7. Строго соблюдать необходимое для нагрева время, указанное в Таблицах 1 и 2 по сварке (в теле Инструкции «Таблица технологических операций для вварных сёдел»).
8. Фиксировать неподвижно вварное седло на поверхности трубы в течение времени сварки.
9. После сварки необходимо выдержать время охлаждения, и только после этого седло можно подвергать нагрузке.
10. В вварное седло с закладной деталью вкручиваются оросители пожаротушения, воздухоотводчики, арматура и т.д. с усилием не более 15 Н*м.

Полный текст инструкции по монтажу вварных сёдел выложен на сайте ООО СЛТ Аква во вкладке «Информационные материалы» https://slt-aqua.ru/docs-info/,
также прочитать инструкцию можно здесь:
https://slt-aqua.ru/upload/iblock/0d9/jcuj875zy621kok53ilfabg5mcb9kce1/Instruktsiya-po-montazhu-vvar...
