Давление в системе отопления: нормы, причины падения и способы наладить стабильную работу

Нарушение давления в системе отопления — одна из самых частых причин аварий и нестабильной работы инженерных систем. Котёл работает, трубы целые, батареи еле тёплые, или, напротив, срабатывает предохранительный клапан и теплоноситель вытекает на пол. В обоих случаях причина одна: давление в системе вышло за допустимые пределы. Какое давление должно быть в системе отопления частного дома или многоквартирного здания, как его правильно измерить и что делать при отклонениях — с этим стоит разобраться до начала отопительного сезона, а не в разгар зимы.

Коротко о главном:

• Рабочее давление: частный дом — 1,5–2,5 бар, многоквартирный дом — 5–9 бар.
• Для отопления подходят только армированные полипропиленовые трубы класса PN20 и PN25.
• Падение давления сигнализирует об утечке, неисправном расширительном баке или воздушных пробках.
• Рост давления выше 3 бар при нагреве — признак неисправности системы в частном доме.
• Группа безопасности обязательна: манометр, предохранительный клапан, автоматический воздухоотводчик.

Что такое давление в системе отопления и почему это важно

Давление в системе отопления — не единственный и не однородный показатель. Специалисты различают три его вида: статическое, рабочее и опрессовочное. Без понимания этих понятий невозможно правильно диагностировать проблему и интерпретировать показания манометра.

Статическое давление в системе отопления

Статическое — давление неподвижного теплоносителя в нерабочей системе. Оно определяется только высотой водяного столба: каждые 10 м высоты дают примерно 1 бар, то есть 0,1 бар на 1 м.

Для двухэтажного дома высотой 6 м статическое давление у основания трубопровода составит около 0,6 бар — это минимум, который должно выдерживать всё оборудование: батареи, котёл, запорная арматура. Статического значения недостаточно для нормальной циркуляции теплоносителя — в штатном режиме давление будет значительно выше.

Рабочее давление в системе отопления — ключевой параметр

Рабочее — это давление теплоносителя в работающей системе. Оно учитывает температурное расширение воды, гидравлическое сопротивление труб и фитингов, напор циркуляционного насоса. Именно это значение показывает манометр во время работы котла.

Рабочее давление всегда превышает статическое — нормальная разница составляет 0,5–1 бар. По этому показателю подбирают котёл, радиаторы, трубы и арматуру. Занизить значение при подборе — получить аварию через несколько сезонов; завысить — переплатить за ненужный запас прочности.

Перепад давления между подачей и обраткой — диагностический инструмент: норма 0,1–0,3 бар, превышение сигнализирует о засоре или неправильной балансировке системы.

Влияние температуры теплоносителя на давление в системе отопления

Вода при нагреве расширяется. При подъёме температуры с +10 °C до +80 °C её объём увеличивается примерно на 3%. В закрытых системах отопления, а большинство современных систем именно такие, расширившемуся теплоносителю некуда деться, кроме расширительного бака.

Если бак работает корректно, давление в закрытой системе отопления при нагреве вырастает с 1,0–1,5 бар (холодный старт) до 1,5–2,5 бар (рабочее значение) — это норма. Если давление при нагреве стабильно превышает 3 бар — система сигнализирует о проблеме: бак слишком мал, его мембрана повреждена или теплоносителя залито слишком много.

На заметку: Рост давления при нагреве и его снижение при остывании — физически неизбежный процесс. Это норма, а не признак неисправности. Проблема — когда давление выходит за допустимые пределы в любую сторону.

Опрессовочное давление: зачем проверять систему под нагрузкой

Испытательное давление — давление, при котором систему проверяют на герметичность перед вводом в эксплуатацию. По нормам актуального СП 73.13330.2016 «Внутренние санитарно-технические системы», при гидравлических испытаниях оно должно составлять 1,5 от максимального рабочего давления, но не менее 2 бар в самой нижней точке системы.

Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением:

• падение давления не превысит 0,02 МПа (0,2 кгс/см);
• отсутствуют течи тепло- или холодоносителя в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.

Пробное давление при гидростатическом методе испытания систем отопления и теплоснабжения, присоединенных к тепловым сетям централизованного теплоснабжения, не должно превышать предельного пробного давления для установленных в системе отопительных приборов и отопительно-вентиляционного оборудования.

Какое давление должно быть в системе отопления: нормы по типам систем

Нормы зависят от типа системы и этажности здания. Единого значения для всех случаев не существует.

Давление в системе отопления частного дома

Для автономных систем отопления частного дома, с собственным котлом и независимым контуром, нормальное давление в штатном режиме составляет 1,5–2,5 бар. При заправке холодной системы выставляют 1,0–1,5 бар: после прогрева показатели сами поднимаются до рабочего значения за счёт теплового расширения теплоносителя.

Этажность здания влияет на минимально необходимое давление: для одноэтажного дома достаточно 1,5 бар, для двухэтажного — 1,8–2 бар. Превышать 3 бар в автономных системах частного дома не рекомендуется: большинство котлов и батарей для частных домов рассчитаны на этот предел.

Если давление упало, его поднимают через подпиточный кран: открывают вентиль, закачивая в систему подготовленный теплоноситель, и закрывают, когда манометр показывает нужное значение. Газовые котлы с электронным управлением отображают текущее давление на дисплее и блокируют работу при его выходе за пределы нормы, как правило, ниже 0,8 бар.

Давление в системе отопления многоквартирного дома

Системы отопления многоквартирного дома с централизованным теплоснабжением работают при принципиально иных параметрах. Обычное давление в многоквартирных домах до 9 этажей — 5–7 бар, в высотных зданиях — до 9 бар и выше. Жильцы не регулируют это значение: его задаёт теплоснабжающая организация.

Главный практический вывод: алюминиевые батареи в многоквартирных домах с централизованным теплоснабжением — неподходящий выбор. Стандартные алюминиевые радиаторы выдерживают давление до 6–10 бар и не рассчитаны на гидравлические удары, типичные для централизованных систем. Для МКД — биметаллические радиаторы с рабочим давлением 16–20 бар.

Открытые и закрытые системы отопления: разница в давлении

Тип системы принципиально определяет нормы давления и состав оборудования.

Закрытые системы отопления — современный стандарт. Контур герметичен, давление создаётся принудительно при заполнении и поддерживается циркуляционным насосом. Тепловое расширение теплоносителя компенсирует мембранный расширительный бак. В закрытых системах нет испарения воды, минимальный контакт с воздухом — меньше коррозии в трубопроводе и радиаторах.

Открытая система отопления — исторически более ранний тип. Расширительный бак открытый, стоит в верхней точке контура и сообщается с атмосферой. В открытой системе отопления давление определяется высотой водяного столба: у основания двухэтажного дома — около 0,2–0,3 бар. Насос в открытых системах добавляет незначительный напор. Открытые системы постепенно уходят из практики: вода испаряется, теплоноситель контактирует с кислородом, что ускоряет коррозию батарей и трубопровода.

Открытый контур можно перевести на закрытый — для этого устанавливают мембранный расширительный бак, циркуляционный насос и группу безопасности. После перевода давление в системе поднимается до нормальных значений для закрытых систем.

Как измерить давление в системе отопления

Знать нормы — недостаточно. Важно правильно организовать измерения и интерпретировать результаты.

Какие приборы используются для измерения давления в системе отопления

Основной инструмент — технический манометр. Для постоянного контроля на котельном узле используют аналоговые манометры класса точности 2,5 (бытовые системы) или 1,5 (точная настройка и диагностика). Для разовых замеров — портативные цифровые манометры с погрешностью 0,5–1%.

Манометр в покое должен показывать ровно ноль. Ненулевое показание в состоянии покоя — прибор с погрешностью, его данным нельзя доверять. Поверку манометров проводят раз в 1–2 года.

Где и как правильно установить манометр в системе отопления

Манометры устанавливают:

• на подаче и обратке котла — основные контрольные точки;
• до и после циркуляционного насоса — для оценки его напора и диагностики износа;
• на коллекторах — при наличии распределительных гребёнок для тёплого пола или нескольких контуров;
• на удалённых ветках трубопровода — для выявления потерь давления по длине.

Подключение манометра — через трёхходовой кран: это позволяет снять и заменить прибор без слива теплоносителя.

Какое давление выдерживают полипропиленовые трубы для отопления

Полипропиленовые трубы делятся по сериям и SDR. Для отопления оптимально подходит труба SDR 6/ S2.5 (PN25), рабочее давление 7,5 бар.

Использовать обычный неармированный полипропилен для радиаторного отопления нежелательно т.к. у него высокий коэффициент линейного расширения, чтобы это компенсировать, необходимо организовывать компенсационные узлы, которые будут обладать значительной величиной плеча компенсации, что в свою очередь затрудняет монтаж и не всегда возможно реализовать из-за небольших размеров шахт.

Как повысить давление в системе отопления: диагностика и решения

Самостоятельная диагностика падения давления возможна — при соблюдении последовательности шагов.

Почему падает давление: основные причины

• Видимая утечка — мокрые пятна у соединений, под котлом, у батарей; устраняется немедленно.
• Скрытая утечка в трубопроводе — медленное снижение давления без видимых следов воды; без тепловизора обнаружить крайне сложно.
• Неисправный расширительный бак — повреждённая мембрана или заниженное давление воздуха.
• Воздушные пробки — циркулирующая жидкость вытесняется воздухом из радиаторов; стравливают через краны Маевского.
• Неисправный воздухоотводчик — при износе пропускает воду вместе с воздухом.

Практические методы повышения давления в системе отопления

1. Осмотрите все видимые соединения — котёл, радиаторы, батареи, фитинги.
2. Проверьте расширительный бак — самый важный шаг
3. Проверьте давление воздуха в баке через ниппель с помощью автомобильного манометра

   Давление в воздушной полости мембранного расширительного бака измеряется только при сброшенном давлении теплоносителя в системе отопления.

   Для этого:

   • Перекройте шаровой кран между баком и системой (если он есть).
   • Сбросьте давление воды в системе через кран сброса или предохранительный клапан до 0 бар (на манометре — ноль).
   • Только после этого подключите автомобильный манометр к ниппелю бака и измерьте давление воздуха.

   Важно: если не сбросить давление воды, манометр покажет давление теплоносителя, а не воздуха, и вы ошибётесь в настройке.

   Нормальное давление воздуха в баке для частного дома:

   Pвозд = Pстат + 0,2 бар,

   где Pстат — давление, создаваемое высотой системы (0,1 бар на 1 м высоты от бака до верхней точки).

   Пример: для двухэтажного дома высотой 6 м → Pстат = 0,6 бар → в баке должно быть 0,8 бар.

   Если из ниппеля идёт вода или давление не держится — мембрана повреждена. Такой бак подлежит замене, ремонту он не подлежит.

4. После настройки воздуха заполните систему водой до рабочего давления (1,0–1,5 бар холодной системы) и запустите котёл.
5. Стравите воздух через краны Маевского на всех радиаторах.
6. Дозаправьте теплоноситель через подпиточный кран до нормы — 1,0–1,5 бар на холодной системе.
7. Запустите котёл и наблюдайте за манометром: если давление снова снижается — скрытая утечка, нужен специалист с тепловизором.

Быстрое падение давления (более 0,3 бар за несколько часов) — признак значительной утечки. Поиск скрытых повреждений в трубопроводе под стяжкой самостоятельно неэффективен — вызывайте специалиста.

Скачки и высокое давление: как стабилизировать систему

Высокое давление — не менее опасная проблема, чем его падение. Предохранительный клапан срабатывает при превышении 3 бар.

Почему давление скачет или растёт сверх нормы

Основные причины:

• Заблокированный или неисправный расширительный бак — тепловому расширению циркулирующей жидкости некуда уходить.
• Избыток теплоносителя — систему залили сверх расчётного объёма.
• Неисправный предохранительный клапан — застрял в закрытом положении и не сбрасывает давление при превышении нормы.
• Чрезмерно высокая температура теплоносителя — котёл перегревает воду, давление растёт быстрее компенсирующей способности бака.

Если клапан сбрасывает циркулирующую жидкость при каждом нагреве — это системная проблема, которую нужно устранять, а не игнорировать.

Оборудование для стабилизации давления в системе отопления

Любая закрытая система отопления должна иметь группу безопасности — три обязательных элемента:

• Манометр — постоянный визуальный контроль давления в системе;
• Предохранительный клапан — автоматический сброс циркулирующей жидкости при превышении критического давления (обычно 3 бар);
• Автоматический воздухоотводчик — удаляет воздух из верхней точки системы, устраняя воздушные пробки.

Если подпитка подключена напрямую к водопроводу, дополнительно ставят регулятор давления (редуктор) — он ограничивает напор воды на входе и не даёт случайно перекачать систему выше нормы во время дозаправки через подпиточный кран.

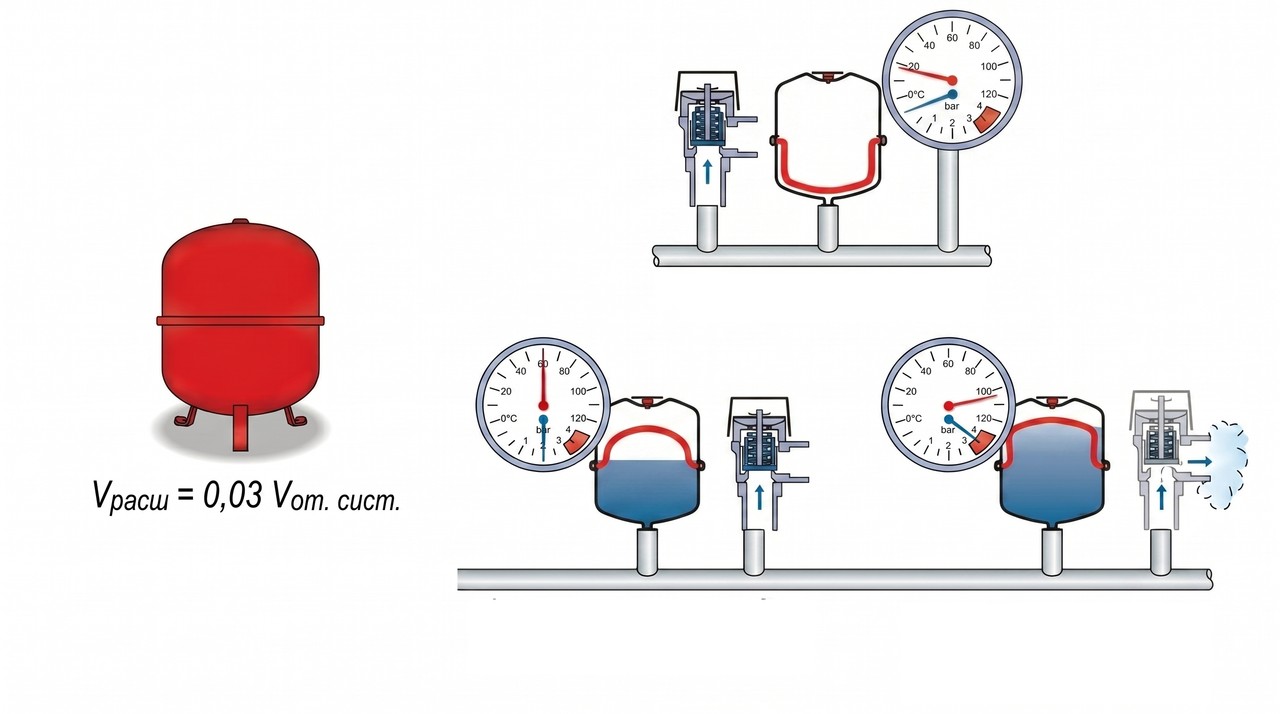

Как правильно рассчитать объём расширительного бака

Многие проблемы с давлением возникают из-за неправильно подобранного расширительного бака. Слишком маленький бак не компенсирует тепловое расширение, и давление уходит в аварийный сброс. Слишком большой — неэффективен и дорог.

Минимальный необходимый объём бака:

Vбака = Vсистемы × C × (Pмакс + 1) / (Pмакс – Pнач)

Где:

Пример расчёта для дома с котлом 24 кВт:

Подставляем:

Vбака = 288 × 0,035 × (2,5 + 1) / (2,5 – 1,5)

Vбака = 10,08 × 3,5 / 1,0 = 35,3 литра

Вывод: для системы 24 кВт нужен бак не менее 35 л. Встроенного бака на 8–12 л недостаточно — требуется установка дополнительного внешнего бака.

Упрощённое правило для быстрого подбора:

Автоматическая подпитка системы отопления

Что такое автоматическая подпитка и зачем она нужна

В системах с нестабильным давлением в водопроводе или при наличии скрытых микроутечек полезно установить узел автоматической подпитки.

Это устройство поддерживает давление в системе отопления в заданном диапазоне без участия человека.

Из чего состоит узел подпитки:

• Редукционный клапан (редуктор давления) — ограничивает давление воды из водопровода до нужного уровня (например, 1,5 бар).
• Обратный клапан — предотвращает обратный поток теплоносителя в водопровод.
• Фильтр грубой очистки — защищает редуктор от грязи.
• Запорный кран — для отключения при обслуживании.
• Манометр (опционально) — для контроля давления на входе.

Как работает автоматическая подпитка системы отопления?

Редуктор настроен на фиксированное давление (например, 1,5 бар).

Если давление в системе отопления падает ниже этого значения, клапан автоматически открывается и подпитывает систему водой из водопровода до тех пор, пока давление не восстановится.

Когда это особенно полезно:

• В системах с медленными микроутечками (до 0,1–0,2 бар в сутки).
• В домах с нерегулярным проживанием, где никто не следит за давлением.
• При скачках давления в водопроводе (редуктор защищает систему от перекачки).

Важные ограничения:

• Подпитка подключается только к холодной воде.
• Настройка редуктора должна быть ниже давления срабатывания предохранительного клапана минимум на 0,5 бар.
• Для больших утечек (более 0,5 бар/сутки) автоматическая подпитка не решение — она лишь маскирует проблему и может привести к постоянному подливу, что ускорит коррозию.

Сезонный контроль давления: что и когда проверять

Большинство аварий в системах отопления — следствие игнорирования контроля давления в межсезонье. Скрытые микроутечки за лето снижают объём теплоносителя, и система уходит в сезон уже с дефицитом.

Давление в системе отопления — параметр, который требует регулярного внимания, а не только при авариях. Знать нормы для своего типа системы, снимать показания манометра ежемесячно в сезон и проверять расширительный бак перед каждым отопительным периодом — достаточно, чтобы обнаружить большинство проблем на ранней стадии, пока они не стали аварийными.
